RFID无线射频技术介绍

作者:管理员     更新时间:2015-05-08     人气:225

  一: RFID无线识别系统的基本组成为:

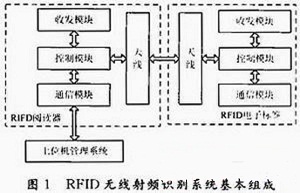

  RFID无线识别系统主要由RFID电子标签、RFID阅读器、天线以及上位机管理系统所组成的。RFID电子标签和RFID读写器之间是通过无线方式进而传输信息的,因此它们之间都有无线收发模块和天线(感应线圈)。所以才有这样效果图的,如图1所示。

  二: 超高频RFID天线设计技术研究

  (1)RFID电子标签(Tag):RFID电子标签是射频识别系统的数据载体。由耦合元件及芯片组成,每个RFID电子标签具有惟一的EPC(Electr ctronic ProductCode)电子编码,附着在物体上标识目标对象。与传统的条形码相比,EPC编码不仅可以反映某一类产品,还可以具体到某一件产品。

  (2)RFID阅读器(Reader):读写器足可以读取或者写入电子标签信息的设备,其基本功能就是与标签进行数据的传输,可设计为手持式阅读器或固定式阅读器。

  (3)天线(Antenna):在标签和读取器间传递射频信号。

  三:RFID系统的工作原理

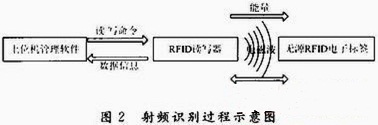

  RFID电子标签进入RFID读写器发射的磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(Passive Tag,无源标签或被动标签),或者由标签主动发送某一频率的信号(Active Tag,有源标签或主动标签),解渎器渎取信息并解码后,送至中央信息系统进行有关数据处理。射频识别过程示意图如图2所示。
