新大陆NLS-EM22 二维扫描模组
  • 新大陆NLS-EM22 二维扫描模组

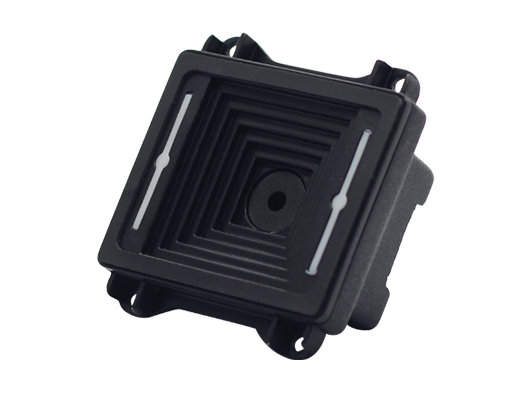

新大陆NLS-EM22 二维扫描模组
NLS-EM22条码识读引擎针对屏幕条码做特殊调校,具备卓越的手机屏幕条码识读能力,手机支付条码识读景深:0.1 – 1.3米,适用于停车场、高速公路自助收费等应用场景。
咨询电话:
400-879-3816
马上咨询
远景达
  • 产品概述
  • 技术参数

产品简介

NLS-EM22条码识读引擎是针对屏幕条码做特殊调校,具备卓越的手机屏幕条码识读能力,手机支付条码识读景深:0.1 – 1.3米,适用于停车场和高速公路自助收费等应用的场景。


产品特性

核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

卓越的屏幕识读能力

针对屏幕条码做特殊调校,可适应低亮度及各类贴膜的大数据量屏幕条码。

◆ 接口丰富

提供USB和RS-232接口,满足更多接口需求。

绿色低功耗

采用自主的NLDC核心技术,大大降低运行功耗,延长设备使用寿命。

RGB三色指示灯

EM22内部集成有两颗 RGB 三色指示灯,待机默认白色光,解码成功指示颜色可根据需要设置成红色、绿色或蓝色。


扫描性能

图像传感器



1280*800 CMOS传感器

识读码制

2D

QR Code

1D

Code 128

识读精度*



≥5mil

典型识读景深*



手机微信支付码

100mm-1300mm     5.2英寸安卓手机

100mm-1350mm     4英寸苹果手机

100mm-1900mm     5.5英寸苹果手机

符号反差*



≥30%

条码灵敏度**

手机支付码

倾斜±45°,偏转±40°,旋转360°

视场角度



水平41.0°,垂直26.3°

机械/电气

参数

通讯接口



TTL-232,USB,RS-232

外观尺寸(mm)



61.5(W)×65.5(D)×31(H)(最大值)

重量



39g

工作电压



12pin FPC 卧式插座:3.3-5 VDC±5%

4pin 杜邦插座USB接口:3.3-5 VDC±5%

4pin 杜邦插座TTL232接口:3.3-5 VDC±5%

额定功耗

工作(3.3V)

1023.7mW (典型值)

工作(5V)

1034.0mW (典型值)

电流

工作(3.3V)

310.2mA (典型值)  314.6mA (典型值)

工作(5V)

206.8mA (典型值)  210.1mA (典型值)

待机(3.3V)

87mA

待机(5V)

56.7mA

环境参数

工作温度



-40℃~+70℃

储存温度



-40℃~+80℃

工作湿度



5%~95%(无凝结)

环境光照



0~100,000LUX

国际认证





FCC Part15 Class B,CE EMC Class B

配件列表

开发板



开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

4pin USB数据线,用来连接开发板和信息接收主机

FPC线缆

12pin FPC数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器



5V电源适配器,配合数据线给设备供电
