新大陆扫描模组
新大陆NLS-EM3296 v3条码扫描模组
  • 新大陆NLS-EM3296 v3条码扫描模组

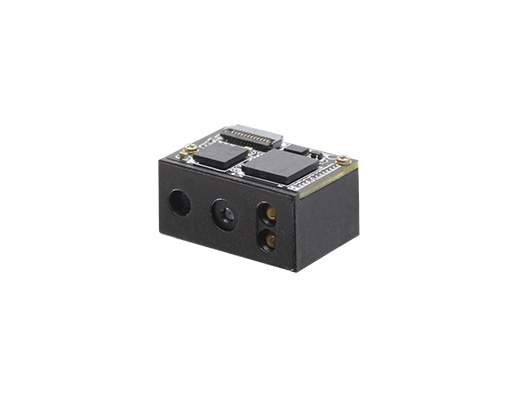

新大陆NLS-EM3296 v3条码扫描模组
NLS-EM3296条码识读引擎能快速地识读各类品质的条码。该产品高集成度,低功耗,尺寸小巧。非常适合嵌入在PDA设备、POS设备、平板设备及各类轻薄型设备中使用。
咨询电话:
400-808-6916
马上咨询
远景达
  • 产品概述
  • 技术参数

产品简介

NLS-EM3296条码识读引擎可以快速地识读各类品质的条码。该产品高集成度,低功耗,尺寸小巧。非常适合嵌入在PDA设备、POS设备、平板设备及各类轻薄型的设备中使用。


产品特性

核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

小尺寸

超乎想象的尺寸,可轻松嵌入各类轻薄设备中。

◆ 接口丰富

提供USB和TTL232接口,满足更多接口需求。

高集成度

解码板和摄像头一体化设计,体积减小到极致,可满足各类极小型化应用的需求。

◆ 绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命。

扫描性能

图像传感器


640×480 CMOS

照明


红光LED 625nm±10nm

对焦


红光LED 625nm±10nm

识读码制

2D

PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050, 080, 100, 140)、汉信码

1D

Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Standard 25, Codabar, Industrial 25, Code39, Code 93, Code 11, Plessey, MSI-Plessey,  GS1-DataBarTM(RSS)(RSS-14、RSS-Limited、RSS-Expand),Matrix 2 of 5

识读精度*


≥4mil

典型识读景深*

EAN-13

55mm~360mm (13mil)

Code 39

45mm~160mm (5mil)

Data Matrix

40mm~110mm (10mil)

QR Code

45mm~140mm (15mil)

PDF 417

50mm~110mm (6.67mil)

符号反差*


≥25%

条码灵敏度**


倾斜±50°,偏转±60°,旋转360°

视场角度


水平44°,垂直33.2°

机械/电气

参数

通讯接口


TTL-232 , USB (HID-KBW、虚拟串口)

外观尺寸(mm)


21.8(W)×15.3(D)×11.8(H)(最大值)

重量


4g

工作电压


3.3 VDC±5%

额定功耗


437mW(典型值)

电流@3.3VDC

工作

131mA(典型值),171mA(最大值)

待机

8.2mA



休眠

≤10uA

环境参数

工作温度


-20℃~+60℃

储存温度


-40℃~+70℃

工作湿度


5%~95%(无凝结)

环境光照


0~100000LUX

国际认证



FCC Part15 Class B,CE EMC Class B

配件列表

开发板


开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器


5V电源适配器,配合RS-232数据线给开发板供电
