新大陆扫描模组

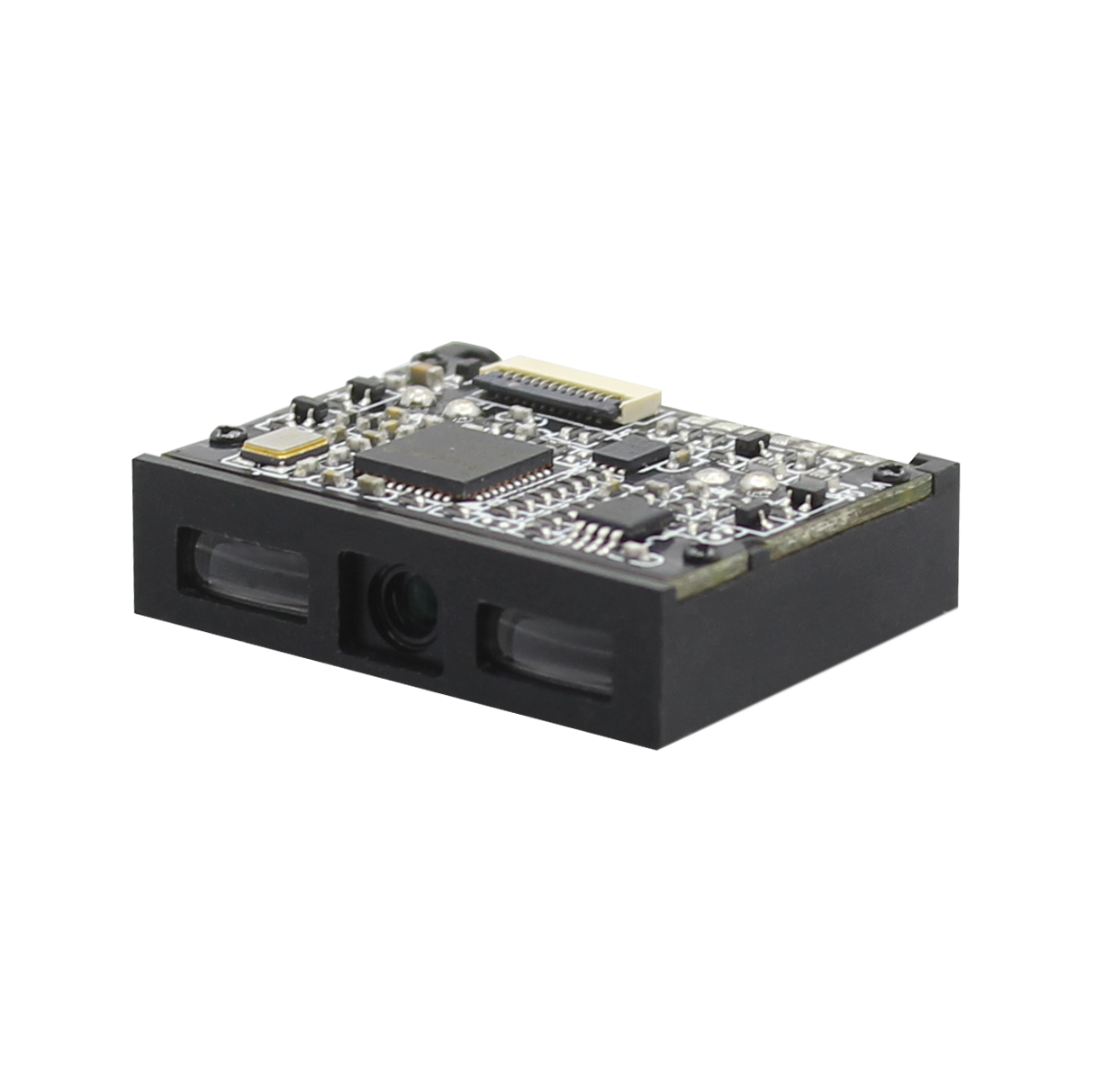

新大陆EM1365-EX嵌入式条码扫描模组
  • 新大陆EM1365-EX嵌入式条码扫描模组
新大陆EM1365-EX嵌入式条码扫描模组
NLS-EM1365-EX采用自主研发核心解码技术,可快速识读各类品质的条码。集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。提供USB和TTL-232接口,满足更多接口需求。图像采...
咨询电话:
400-808-6916
马上咨询
远景达
  • 产品概述
  • 技术参数

产品简介

NLS-EM1365-EX采用自主研发核心解码技术,可快速识读各类品质的条码。集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。提供USB和TTL-232接口,满足更多接口需求。图像采集器与解码板集成于一体,体积薄,重量轻,易于集成,该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用,如展示亭、检票机、PDA、物流快递柜、电商自提柜、智能家居储物柜、ATM自助柜、自助查询终端、排队叫号设备、彩票机、证件制造设备等等。



产品特性

◆ 核心技术

采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。

◆ 集成度

图像采集器与解码板集成于一体,体积小,重量轻,易于集成。

◆ 识读性能

集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。

◆ 多个接口,满足更多需求

提供 USB 和 TTL-232 接口,满足更多接口需求。

◆ 绿色低功耗

采用自主核心技术,大大降低运行功耗,延长设备使用寿命

扫描性能

图像传感器



CCD

分辨率



2500

照明及对焦



红光LED(620nm~630nm)

识读码制

1D

EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, GS1 Databar, Code 128, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39, Code 11, MSI-Plessey, Code 93, Plessey



识读精度*



≥3mil

典型识读景深*

EAN-13 (13mil)

60mm~600mm

Code 39 (5mil)

90mm~190mm

符号反差*



≥30%

条码灵敏度**



倾斜±65°,偏转±65°

机械/电气

参数

通讯接口



TTL-232,USB1.1

外观尺寸(mm)



28.2(W)×21.6(D)×8.6(H)(最大值)

重量



5.7g

工作电压



3.3 VDC±5%

额定功耗



69mW(典型值)

电流@3.3 VDC

工作

21mA(典型值),88mA(最大值)

待机

10mA

环境参数

工作温度



-20℃~+55℃

储存温度



-40℃~+70℃

工作湿度



5%~95%(无凝结)

环境光照



0~100,000LUX

国际认证





FCC Part15 Class B,CE EMC Class B

配件列表

FFC线(选配)



12pin 同面或异面FFC线

开发板(选配)



开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线(选配)

USB

USB数据线,用来连接开发板和信息接收主机。

RS-232

RS232数据线,用来连接开发板和信息接收主机。

电源适配器(选配)



5V电源适配器,配合RS232数据线给开发板供电。

*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;纸质码使用新大陆制定的测试样码;

**测试条件:测试距离=(最小景深+最大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

2D:QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;

*规格如有更改,恕不另行通知*
