新大陆扫描模组
NLS-EM3396二维条码识读引擎
  • NLS-EM3396二维条码识读引擎

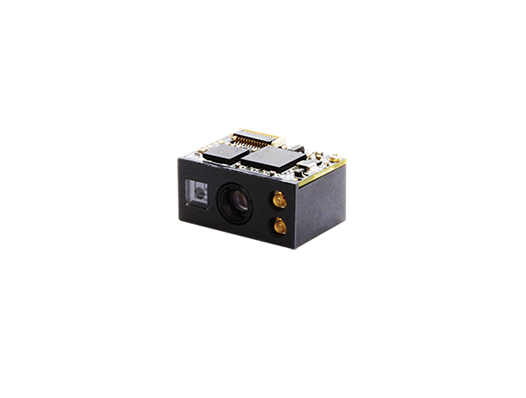

NLS-EM3396二维条码识读引擎
NLS-EM3396 条码识读引擎, 应用了国际领先的芯片化新大陆 智能图像识别技术,开创影像式二维条码识读引擎的新时代。新大陆的二维解码芯片,将先进的图像识别算法和先进的芯片设计和制造技术完美融合,极其简化了二维...
咨询电话:
400-808-6916
马上咨询
远景达
  • 产品概述
  • 技术参数
产品简介

NLS-EM3396 条码识读引擎, 应用了国际领先的芯片化新大陆 智能图像识别技术,开创影像式二维条码识读引擎的新时代。新大陆的二维解码芯片,将先进的图像识别算法和先进的芯片设计和制造技术完美融合,极其简化了二维条码识读产品的设计难度,树立二维影像产品高性能、高可靠、低功耗的优秀标杆。

NLS-EM3396 可识读各类主流一维条码及标准二维条码( PDF417、 QR Code M1/M2/Micro 和 Data Matrix的各种版本)。还支持识读 GS1-DataBarTM(RSS)条码,包括 Limited、 Stacked、 Expanded 等版本。NLS-EM3396 可以轻松读取纸张、塑料卡、 LCD 等各种印制介质和显示介质上的条码, 性能强大。其完全一体化的设计,仅需非常小的安装空间,而且重量极轻,非常便于嵌入到各种产品应用中。


产品特性

核心技术
采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。
高集成度
解码板和摄像头一体化设计,体积减小到极致,可满足各类小型化应用的需求(可无缝兼容 EM3096)。
清晰的瞄准模式
即使在明亮的阳光下,也能提供清晰的激光十字瞄准,确保准确的扫描条码。
绿色低功耗
采用自主的核心技术,大大降低运行功耗,延长产品的使用寿命。


扫描性能





图像传感器



752×480 CMOS

照明



红光LED(625nm±10 nm)

对焦



激光650nm

识读码制

2D

PDF417, Data Matrix(ECC200,ECC000,050,080,100,140), QR Code,汉信码



1D

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar,

Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, Code 11, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等

识读精度*



≥3mil

典型识读景深*

EAN-13

60mm~290mm (13mil)

PDF417

55mm~135mm (6.7mil)

Code39

55mm~165mm (5mil)

Data Matrix

55mm~130mm (10mil)

QR Code

45mm~175mm (15mil)

符号反差*



≥20%

条码灵敏度**



倾斜±55°,偏转±55°,旋转360°

视场角度



水平36°,垂直23°

机械/电气参数

通讯接口



TTL-232,USB1.1

外观尺寸(mm)



21.5(D)×15.3(W)×11.8(H)(最大值)

重量



5g

工作电压



3.3 VDC±10%

额定功耗



468mW(典型值)

电流@3.3 VDC

工作电流

142mA(典型值),204mA(最大值)

待机电流

11mA

休眠电流

<100μA

环境参数

工作温度



-20℃~+55℃

储存温度



-40℃~+70℃

工作湿度



5%~95%(无凝结)

环境光照



0~100,000LUX

国际认证





FCC Part15 Class B,CE EMC Class B

配件列表

开发板



开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

USB

USB数据线,用来连接开发板和信息接收主机

RS-232

RS-232数据线,用来连接开发板和信息接收主机

电源适配器



5V电源适配器,配合RS-232数据线给开发板供电
